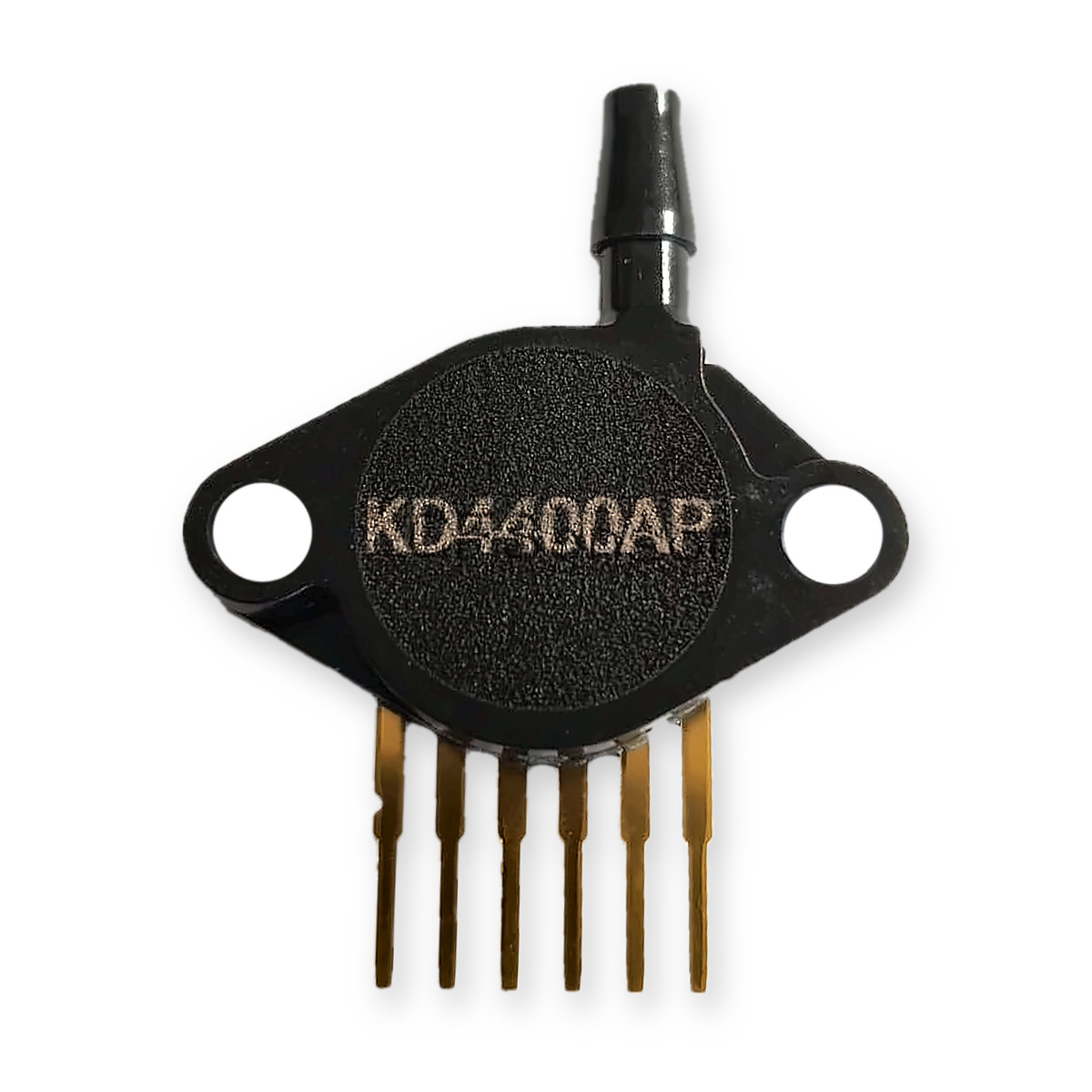

MAP-Sensor KD4400AP

Abbildung ähnlich

35,70 €

Staffelpreise

1 Stk

10 Stk

25 Stk

100 Stk

Produktnummer: 6400-1

Hersteller: k-data, Alte Poststr. 5, 94036 Passau, Germany, [email protected]

Gesetzliche Gewährleistung

Produktinformationen "MAP-Sensor KD4400AP"

Absolutdrucksensor für Ladedruck- und MAP-Messung bis 4 bar absolut (3 bar Ladedruck)

Der Absolutdrucksensor KD4400AP ist ein pinkompatibler "drop-in" Ersatz für den MPX4400AP (400 kPa Kennlinie) und MPX4250AP (250 kPa Kennlinie). Er verfügt über integrierte Signalaufbereitung, Temperaturkompensation und Kalibrierung, misst von 20 bis 400 kPa (0,2 bis 4,0 bar absolut) und gibt dabei ein Signal von 0,2 bis 4,8 V aus. Die Kennlinie entspricht dem MPXH6400. Das robuste Gehäuse mit axialem Druckanschluss und zwei Befestigungslöchern lässt sich einfach montieren.

Eigenschaften

Messbereich 20 bis 400 kPa absolut, geeignet für Ladedruck bis 3 bar
Ausgang 0,2 bis 4,8 V bei 5 V Versorgung
Genauigkeit max. ±1,5 % VFSS von 0 bis 85 °C
Temperaturkompensiert von −40 bis +85 °C
Ansprechzeit typ. 1 ms
Gehäuse mit axialem Druckanschluss und zwei Befestigungslöchern

Technische Daten (Download Datenblatt)

Messbereich	20 bis 400 kPa (0,2 bis 4,0 bar), absolut
Versorgungsspannung	5,0 V (4,64 bis 5,36 V)
Stromaufnahme	typ. 6 mA, max. 10 mA
Ausgangssignal	0,2 V (bei 20 kPa) bis 4,8 V (bei 400 kPa)
Empfindlichkeit	12,1 mV/kPa
Genauigkeit	max. ±1,5 % VFSS bei 0 bis 85 °C
Temperaturbereich	−40 bis +85 °C, temperaturkompensiert
Ansprechzeit	typ. 1,0 ms
Kennlinie	U_out = U_S × (0,002421 × P − 0,00842), P in kPa Beispiel: 100 kPa ergeben bei 5,0 V ca. 1,168 V
Anschluss	6 Pins: Pin 1 Ausgang (U_out), Pin 2 GND, Pin 3 Versorgung +5 V; Pin 4 bis 6 nicht anschließen
Gehäuse	Unibody mit axialem Druckanschluss (Ø 3,26 mm an der Spitze), 2 Befestigungslöcher Ø 3,96 mm, Lochabstand 23,10 mm, Breite 29,46 mm

Hinweise

Im UAB, uaEFI und PECU ist bereits ein 3-bar-Sensor integriert, ein zusätzlicher Sensor ist dort nicht erforderlich.
Der Sensor ist für trockene Luft ausgelegt. Andere Medien können Funktion und Lebensdauer beeinträchtigen. Bei Fragen zur Medienverträglichkeit bitte bei uns anfragen.
